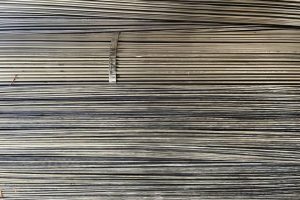

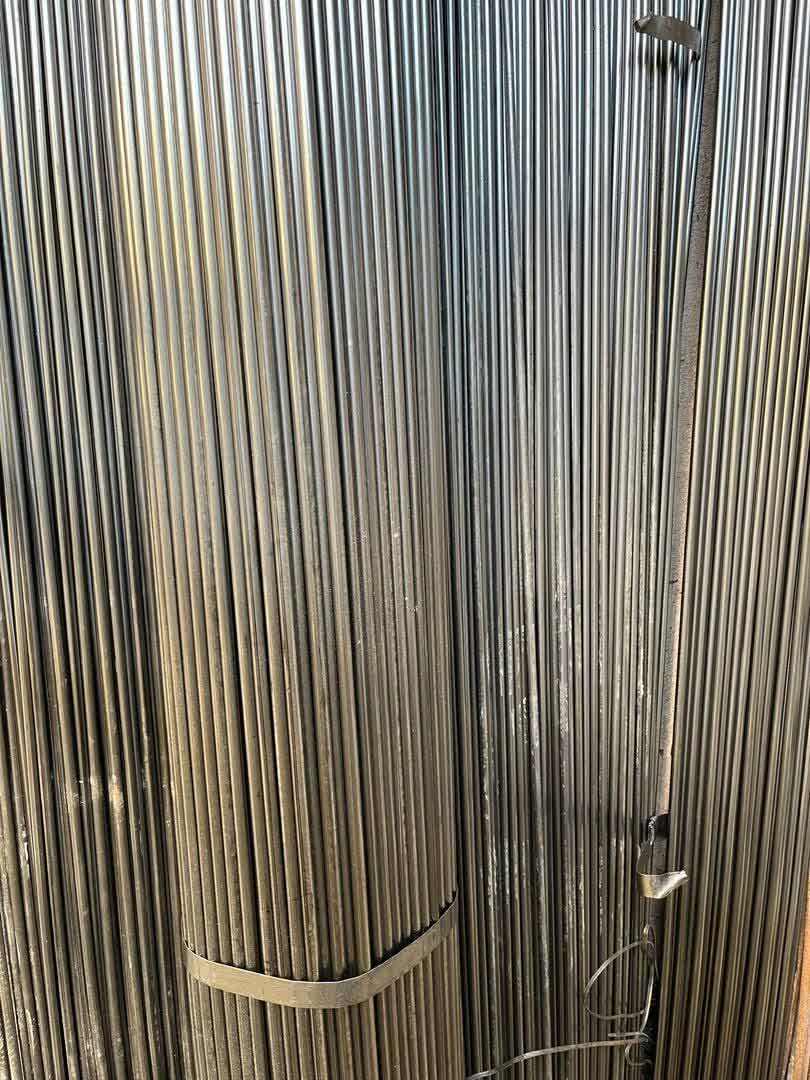

کشش انواع لوله در سایزهای مختلف با دقت و کیفیت مناسب
کشش لوله یکی از فرایندهای مهم شکلدهی فلزات است که برای تغییر ابعاد و بهبود خواص مکانیکی لولهها به کار میرود. در این فرایند، لوله از طریق یک قالب با ابعاد مشخص کشیده میشود و در نتیجه قطر خارجی، قطر داخلی و ضخامت آن تغییر میکند.
چرا به کشش لوله نیاز داریم؟
- دقت ابعادی بالا: به دلیل ماهیت فرآیند، دقت ابعادی بسیار بالایی را در لولههای تولید شده ایجاد میکند.
- بهبود خواص مکانیکی: کشش سرد که معمولاً در این فرایند استفاده میشود، باعث افزایش استحکام تسلیم، استحکام کششی و سختی لوله میشود.
- بهبود سطح: سطح لوله پس از کشش صافتر و یکنواختتر شده و نیاز به عملیات پرداختکاری کمتری دارد.
- تولید لولههای با قطر و ضخامت دقیق: با تغییر ابعاد قالب، میتوان لولههایی با قطر و ضخامت دلخواه تولید کرد.
انواع روشهای کشش لوله
روشهای مختلفی برای کشش لوله وجود دارد که هر کدام برای کاربرد خاصی مناسب هستند:
- با مندرل کشش لوله : در این روش، یک میله داخلی (مندرل) از داخل لوله عبور میکند تا از تغییر شکل دیواره داخلی لوله جلوگیری کند.
- بدون مندرل کشش لوله: در این روش، لوله بدون استفاده از مندرل کشیده میشود و معمولاً برای تولید لولههایی با ضخامت کم استفاده میشود.
- با قالبهای پیچیده کشش لوله : برای تولید لولههایی با مقاطع غیر دایرهای از قالبهای پیچیده استفاده میشود.
مراحل کلی کشش لوله
- آمادهسازی لوله: لوله اولیه باید سطح صاف و بدون عیب داشته باشد.
- گرم کردن (در صورت نیاز): در برخی موارد، برای کاهش نیروی کشش و بهبود شکلپذیری، لوله قبل از کشش گرم میشود.
- کشش: لوله از طریق قالب کشیده میشود و ابعاد آن تغییر میکند.
- سرد کردن: پس از کشش، لوله برای جلوگیری از تغییر شکل مجدد سرد میشود.
- بازرسی و پرداختکاری: لوله تولید شده بازرسی شده و در صورت نیاز عملیات پرداختکاری روی آن انجام میشود.
کاربردهای کشش لوله
لولههای تولید شده به روش کشش در صنایع مختلفی از جمله خودروسازی، نفت و گاز، صنایع شیمیایی و ساختمانی کاربرد دارند. برخی از مهمترین کاربردهای این لولهها عبارتند از:
- لولههای هیدرولیک
- لولههای پنوماتیک
- لولههای انتقال سیالات
- لولههای حرارتی
- لولههای تزئینی
مزایای کشش لوله
- دقت ابعادی بالا
- بهبود خواص مکانیکی
- سطح صاف و یکنواخت
- قابلیت تولید انواع لوله با مقاطع مختلف
- هزینه تولید نسبتا پایین
محدودیتهای کشش لوله
- مناسب برای مواد نرم و شکلپذیر
- نیاز به تجهیزات تخصصی
- محدودیت در تغییر شکل لولههای با قطر بزرگ
تفاوت بین کشش سرد و گرم
کشش سرد و گرم دو روش اصلی شکلدهی فلزات از جمله لولهها هستند که هر کدام ویژگیها و کاربردهای خاص خود را دارند.
کشش سرد
- تعریف: در کشش سرد، فلز در دمای محیط یا دمای پایینتر از دمای تبلور مجدد شکل داده میشود.
- مزایا:
- دقت ابعادی بالا و سطح صاف و یکنواخت
- بهبود خواص مکانیکی مانند استحکام تسلیم، استحکام کششی و سختی
- افزایش مقاومت در برابر خوردگی
- کاهش نیاز به پرداختکاری
معایب:
- هزینه بالاتر به دلیل نیاز به نیروی بیشتر برای تغییر شکل فلز
- احتمال ایجاد تنشهای پسماند که ممکن است در طول زمان باعث ترکخوردگی شود
- محدودیت در تغییر شکل فلزات با استحکام بالا
کشش گرم
- تعریف: در کشش گرم، فلز در دمایی بالاتر از دمای تبلور مجدد شکل داده میشود.
- مزایا:
- نیاز به نیروی کمتری برای تغییر شکل فلز
- قابلیت تغییر شکل فلزات با استحکام بالا
- کاهش احتمال ایجاد تنشهای پسماند
معایب:
- دقت ابعادی کمتر نسبت به کشش سرد
- سطح نهایی ممکن است نیاز به پرداختکاری بیشتری داشته باشد
- ممکن است باعث ایجاد اکسید شدن سطح فلز شود
مقایسه کشش سرد و گرم
| ویژگی | کشش سرد | کشش گرم |
|---|---|---|
| دما | دمای محیط یا پایینتر | بالاتر از دمای تبلور مجدد |
| دقت ابعادی | بالا | پایینتر |
| خواص مکانیکی | بهبود یافته | بهبود یافته، اما کمتر از کشش سرد |
| سطح | صاف و یکنواخت | ممکن است نیاز به پرداختکاری داشته باشد |
| هزینه | بالاتر | پایینتر |
| تنشهای پسماند | بیشتر | کمتر |
| قابلیت تغییر شکل فلزات با استحکام بالا | محدود | بیشتر |
انتخاب روش مناسب
انتخاب بین کشش سرد و گرم به عوامل مختلفی مانند:
- نوع فلز: فلزات نرم و شکلپذیر معمولاً با کشش سرد و فلزات سختتر با کشش گرم شکل داده میشوند.
- ابعاد و شکل نهایی محصول: برای محصولات با دقت ابعادی بالا و سطح صاف، کشش سرد مناسبتر است.
- خواص مکانیکی مورد نیاز: اگر به استحکام و سختی بالا نیاز باشد، کشش سرد مناسبتر است.
- هزینه: کشش گرم معمولاً هزینه کمتری دارد.
به طور کلی، کشش سرد برای تولید قطعات با دقت ابعادی بالا و خواص مکانیکی بهبود یافته استفاده میشود، در حالی که کشش گرم برای تولید قطعات با ابعاد بزرگتر و پیچیدهتر و همچنین برای فلزات با استحکام بالا مناسب است.
عواملی که بر نیروی مورد نیاز برای کشش لوله تأثیر میگذارند
نیروی مورد نیاز برای کشش لوله به عوامل متعددی بستگی دارد که هر کدام به نحوی بر مقاومت ماده در برابر تغییر شکل و در نتیجه نیروی مورد نیاز برای کشش تأثیر میگذارند. برخی از مهمترین این عوامل عبارتند از:
خواص ماده
- نوع ماده: مواد مختلف دارای خواص مکانیکی متفاوتی هستند. موادی مانند مس و آلومینیوم به دلیل شکلپذیری بالا، نیروی کمتری برای کشش نیاز دارند.
- استحکام تسلیم: هرچه استحکام تسلیم ماده بیشتر باشد، نیروی بیشتری برای تغییر شکل آن لازم است.
- سختی: مواد سختتر مقاومت بیشتری در برابر تغییر شکل نشان میدهند و در نتیجه نیاز به نیروی بیشتری دارند.
ابعاد لوله
- قطر خارجی و داخلی لوله: با افزایش قطر لوله، سطح تماس با قالب افزایش یافته و در نتیجه نیروی اصطکاک و نیروی مورد نیاز برای کشش بیشتر میشود.
- ضخامت دیواره لوله: ضخامت بیشتر دیواره به معنای حجم بیشتری از ماده است که باید تغییر شکل کند و در نتیجه نیروی بیشتری نیاز است.
شرایط فرایند
- سرعت کشش: با افزایش سرعت کشش، نیروی مورد نیاز نیز افزایش مییابد.
- دمای فرایند: در کشش گرم، به دلیل کاهش استحکام ماده در دمای بالا، نیروی کمتری نسبت به کشش سرد نیاز است.
- نوع روانکار: استفاده از روانکار مناسب میتواند اصطکاک بین لوله و قالب را کاهش داده و در نتیجه نیروی مورد نیاز را کاهش دهد.
- زاویه کاهش قطر: هرچه زاویه کاهش قطر در قالب بیشتر باشد، نیروی مورد نیاز نیز بیشتر خواهد بود.
هندسه قالب
- شعاع انحنای قالب: شعاع انحنای کمتر قالب باعث افزایش تنش در ناحیه تماس لوله و قالب شده و در نتیجه نیروی بیشتری نیاز است.
- زبری سطح قالب: زبری سطح قالب باعث افزایش اصطکاک و در نتیجه افزایش نیروی مورد نیاز میشود.
سایر عوامل
- تنشهای پسماند: وجود تنشهای پسماند در لوله اولیه میتواند بر نیروی مورد نیاز برای کشش تأثیر بگذارد.
- عیوب سطحی لوله: عیوب سطحی مانند ترکها یا حفرهها میتوانند باعث تمرکز تنش شده و در نتیجه زودتر به وقوع پیوستن شکست منجر شوند.
در کل، محاسبه دقیق نیروی مورد نیاز برای کشش لوله یک فرآیند پیچیده است که به عوامل متعددی بستگی دارد. برای تعیین نیروی دقیق، معمولاً از نرمافزارهای شبیهسازی یا آزمونهای تجربی استفاده میشود.
تضمین کیفیت لولههای کشیده شده
تضمین کیفیت لولههای کشیده شده، یکی از مهمترین مراحل در فرآیند تولید این محصولات است. با رعایت استانداردها و انجام آزمونهای مختلف میتوان اطمینان حاصل کرد که لوله تولید شده، خواص مکانیکی، شیمیایی و ابعادی مورد نظر را دارا بوده و برای کاربرد مورد نظر مناسب است.
روشهای تضمین کیفیت لولههای کشیده شده:
کنترل کیفیت مواد اولیه:
- آنالیز شیمیایی: بررسی دقیق ترکیب شیمیایی مواد اولیه برای اطمینان از تطابق با استانداردهای مشخص شده.
- آزمایشات مکانیکی: انجام آزمایشاتی مانند کشش، خمش و ضربه برای تعیین خواص مکانیکی مواد اولیه.
- بازرسی چشمی: بررسی ظاهری مواد اولیه برای اطمینان از عدم وجود عیوب سطحی مانند ترک، حفره و آلودگی.
کنترل فرآیند تولید:
- کنترل پارامترهای فرایند: نظارت دقیق بر پارامترهایی مانند دما، سرعت کشش، نیروی کشش و روانکاری برای اطمینان از پایداری فرایند.
- بازرسی بینابینی: انجام بازرسیهای دورهای در طول فرایند تولید برای شناسایی و رفع هرگونه انحراف از استانداردها.
آزمایشهای غیر مخرب:
- بازرسی چشمی: بررسی ظاهری لوله برای شناسایی عیوب سطحی مانند ترک، حفره و تغییر شکل.
- آزمون رادیوگرافی: استفاده از اشعه ایکس برای شناسایی عیوب داخلی مانند ترک، حفره و ناخالصی.
- التراسونیک: استفاده از امواج فراصوت برای تشخیص عیوب داخلی مانند ترک، حفره و لایههای جداشده.
- جریان گردابی: استفاده از جریانهای گردابی برای تشخیص عیوب سطحی و زیرسطحی.
- نفوذ رنگ: استفاده از مواد رنگی برای شناسایی ترکهای سطحی.
آزمایشهای مخرب:
- آزمون کشش: تعیین استحکام کششی، درصد ازدیاد طول و سایر خواص مکانیکی.
- خمش: تعیین مقاومت لوله در برابر خمش.
- ضربه: تعیین مقاومت لوله در برابر ضربه.
- فشار هیدرواستاتیک: تعیین مقاومت لوله در برابر فشار داخلی.
ابعاد :
- اندازهگیری قطر خارجی و داخلی: اطمینان از تطابق ابعاد لوله با استانداردهای مشخص شده.
- اندازهگیری ضخامت دیواره: بررسی یکنواختی ضخامت دیواره لوله.
- اندازهگیری راستخطی: بررسی راستخطی محور لوله.
کیفیت سطح:
- بررسی زبری سطح: اندازهگیری زبری سطح برای اطمینان از کیفیت سطح.
- بررسی وجود آلودگی: بررسی وجود آلودگی روی سطح لوله.
عوامل موثر بر کیفیت لولههای کشیده شده:
- کیفیت مواد اولیه: استفاده از مواد اولیه با کیفیت بالا و عاری از عیب.
- طراحی قالب: طراحی مناسب قالب برای دستیابی به ابعاد و شکل دلخواه لوله.
- پارامترهای فرایند: کنترل دقیق پارامترهای فرایند مانند دما، سرعت کشش و روانکاری.
- تجهیزات: استفاده از تجهیزات دقیق و کالیبره شده.
- نیروی انسانی: مهارت و تجربه اپراتورها در انجام فرایند تولید.
اهمیت تضمین کیفیت:
تضمین کیفیت لولههای کشیده شده، از اهمیت بالایی برخوردار است زیرا لولهها در صنایع مختلفی مانند نفت و گاز، پتروشیمی، خودروسازی و ساختمانسازی مورد استفاده قرار میگیرند. استفاده از لولههای با کیفیت پایین میتواند منجر به بروز مشکلاتی مانند نشتی، ترکیدگی و کاهش عمر مفید سیستم شود.
خدمات کشش لوله فولادی
یکی از فرایندهای مهم شکلدهی فلزات کشش لوله فولادی است که برای تغییر ابعاد و بهبود خواص مکانیکی لولهها به کار میرود. در این فرآیند، لوله فولادی از طریق یک قالب با ابعاد مشخص کشیده میشود و در نتیجه قطر خارجی، قطر داخلی و ضخامت آن تغییر میکند. این فرآیند به دلیل مزایایی همچون دقت ابعادی بالا، بهبود خواص مکانیکی و سطح صاف و یکنواخت، در صنایع مختلف کاربرد گستردهای دارد.
انواع خدمات کشش لوله فولادی
- با مندرل: در این روش، یک میله داخلی (مندرل) از داخل لوله عبور میکند تا از تغییر شکل دیواره داخلی لوله جلوگیری کند. این روش برای تولید لولههایی با ضخامت دیواره یکنواخت و دقت ابعادی بالا مناسب است.
- بدون استفاده از مندرل کشش لوله بدون مندرل: در این روش، لوله بدون استفاده از مندرل کشیده میشود و معمولاً برای تولید لولههایی با ضخامت کم استفاده میشود.
- با قالبهای پیچیده کشش لوله: برای تولید لولههایی با مقاطع غیر دایرهای از قالبهای پیچیده استفاده میشود.
مزایای کشش لوله فولادی
- دقت ابعادی بالا: لولههای تولید شده با این روش دارای ابعاد بسیار دقیق و یکنواختی هستند.
- بهبود خواص مکانیکی: کشش سرد باعث افزایش استحکام تسلیم، استحکام کششی و سختی لوله میشود.
- سطح صاف و یکنواخت: سطح لوله پس از کشش صاف و یکنواخت شده و نیاز به عملیات پرداختکاری کمتری دارد.
- تولید لولههای با قطر و ضخامت دقیق: با تغییر ابعاد قالب، میتوان لولههایی با قطر و ضخامت دلخواه تولید کرد.
- تنوع در مقاطع: امکان تولید لولههایی با مقاطع مختلف مانند مربع، مستطیل و شش ضلعی وجود دارد.
کاربردهای لولههای فولادی کشیده شده
لولههای فولادی کشیده شده در صنایع مختلفی از جمله خودروسازی، نفت و گاز، صنایع شیمیایی و ساختمانی کاربرد دارند. برخی از مهمترین کاربردهای این لولهها عبارتند از:
- لولههای هیدرولیک: برای انتقال سیالات تحت فشار در سیستمهای هیدرولیک
- پنوماتیک: برای انتقال هوا یا گازهای دیگر در سیستمهای پنوماتیک
- انتقال سیالات: برای انتقال مایعات و گازها در صنایع مختلف
- حرارتی: برای انتقال حرارت در سیستمهای گرمایشی و سرمایشی
- تزئینی: برای استفاده در ساخت سازههای فلزی و دکوراسیون داخلی
عوامل مؤثر بر کیفیت لولههای کشیده شده
کیفیت لولههای کشیده شده به عوامل مختلفی بستگی دارد، از جمله:
- کیفیت مواد اولیه: استفاده از فولاد با کیفیت بالا و عاری از عیوب.
- طراحی قالب: طراحی دقیق قالب برای دستیابی به ابعاد و شکل دلخواه لوله.
- پارامترهای فرایند: کنترل دقیق پارامترهایی مانند دما، سرعت کشش و روانکاری.
- تجهیزات: استفاده از تجهیزات دقیق و کالیبره شده.
- نیروی انسانی: مهارت و تجربه اپراتورها در انجام فرایند تولید.
تضمین کیفیت لولههای کشیده شده
برای تضمین کیفیت لولههای کشیده شده، از روشهای مختلفی مانند بازرسی چشمی، آزمایشهای غیرمخرب (رادیوگرافی، التراسونیک، جریان گردابی)، آزمایشهای مخرب (کشش، خمش، ضربه) و کنترل ابعادی استفاده میشود
